| 対応機種 |
Agilent/HP
Power meter: E4418B, E4419B, 437B, N1911A
E4416A,
EPM-442A
Power sensor: E-series, 8480-series
Power sensor: N1921A/N1922A P-series
Rohde & Schwarz
Power meter: NRVS/NRVD, NRP
Millivoltmeter URV5/URV55
Power sensor: NRV-Z series, NRP-Z51
Boonton
Power meter: 4300
Power sensor: 51011-EMC, 51011(4B)
RF voltmeter: 9200B, 9200C
RF probe: 952001B, 952009
Amplifier Research (AR)
Power meter: PM2002
Power sensor: PH2000, PH2004
Anritsu
Power meter: ML2437A, ML2438A, ML2488A,
ML2495A
Power sensor: MA2411BMA2421D, MA2442D,
MA2444A, MA2491A
|
|
|
対応可能なセンサのコネクタ形状
1) センサコネクタ形状： N型オス＆メス（9kHz〜18GHz）
2) センサコネクタ形状： 3.5mmオス＆メス（50M〜26.5GHz）
3) センサコネクタ形状： 2.4mmオス＆メス（50M〜40GHz）
※上記以外にも対応可能な場合がございますので、お気軽にお問い合せ下さい。
|
|
| 校正形態 |
NVLAP認定校正 |
| 校正内容 |
| 周波数範囲 |
|
9kHz to 40GHz |
|
| 校正項目 |
|
1) 校正係数(機種により周波数応答でご提供) 注)
0dBm(1mW)での値付け
弊社指定周波数のみ（1, 3, 5 step per decade） |
|
|
2) 電力直線性
-30dBm〜+20dBm by 5dB step at 50MHz |
|
|
オプション
3) VSWR (9kHz〜40GHz） |
|
| 注） |
校正係数をセンサ内のメモリに書き込むサービスはご提供しておりませんので、あらかじめご了解下さい。 |
|
|
|
 |
|

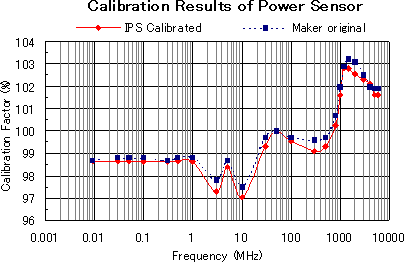

校正結果例1 （9kHz〜6GHz, Diode power sensor) |
|
|
|
 |
|

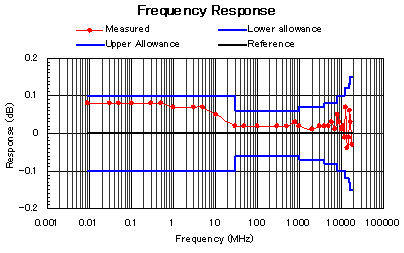

校正結果例2 （9kHz〜18GHz, Thermal power sensor) |
|
| 校正方法 |
社内手順書 |
|
|
