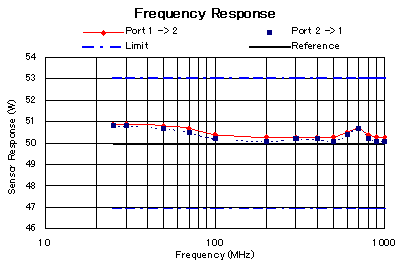

通過型ハイパワータイプ・パワーセンサの校正 　放射イミュニティ試験および伝導イミュニティ試験での高周波出力電力モニタ用等に使われる、RFパワーメータ＋通過型ハイパワータイプ・パワーセンサの校正サービスです。 　周波数応答、直線性、挿入損失およびVSWRの4つの項目の校正をご提供します。周波数は9kHz〜4.2GHz、高周波電力はMax. 100W（CW平均電力, ｆ≦1GHz, 50Ω系で約70V）まで対応可能です。詳しくは下記内容をご覧下さい。 　2005年9月9日より、全ての校正項目について、NVLAP認定校正でのご提供が可能になりました。 　弊社がご提供します校正結果は、国家標準にトレーサブルで、ISO GUMに基づいて評価した測定の不確かさの値もご明示します。 　是非この機会に弊社校正サービスをご利用下さいますよう、よろしくお願い申し上げます。 対応機種 （例） Rohde & Schwarz, Bird R&S Power meter NRT + Power sensor NRT-Z series/NAP-Z series R&S Power meter NAP + Power sensor NAP-Zseries R&S Millivolt meter URV5(URV55) + Power sensor URV5-Z series Bird Power meter 4421 + Power sensor 4022 注) 青字=校正実績あり Power meter Power sensor Frequency range Power range (AVG power) 対応 NRT NAP NRT-Z43 400M-4GHz 0.007W-30W ○ NRT-Z44 200M-4GHz 0.003W-120W ○ NAP-Z3 25M-1GHz 0.01W-35W ○ NAP-Z4 25M-1GHz 0.03W-110W ○ NAP-Z5 25M-1GHz 0.1W-350W ◯注） NAP-Z6 25M-1GHz 0.3W-1100W ◯注） NAP-Z7 0.4M-80MHz 0.05W-200W ◯注） NAP-Z8 0.2M-80MHz 0.5W-2000W ◯注） NAP-Z9 100M-1GHz 1mW-1.1W ○ NAP-Z10 35M-1GHz 0.005W-20W ○ NAP-Z11 35M-1GHz 0.05W-200W ○ NAP-Z42 900M-2GHz 0.05W-110W ◯注） URV5 URV55 NRVS NRVD URV5-Z2 9k-1(3)GHz 200uV-10V (0.8nW-2W) ○ URV5-Z4 100k-1(3)GHz 2mV-100V (0.08uW-200W) ◯注） URV5-Z9 100k-80MHz 10uW-2kW ◯注） Bird 4022 25M-1000MHz 0.5W-100W ○ 注）校正できる高周波電力（CW平均電力）の上限は、100W（f≦1GHz）、20W（f＞1GHz）です。 ※上記は一例です。上記以外の製品でも対応可能ですので、お気軽にご相談下さい。 校正形態 認定校正 校正内容 周波数範囲 : 9kHz - 4.2GHz 校正項目 : RF電力の周波数応答 frequency response : RF電力の直線性 power linearity : 挿入損失 insertion loss : 電圧定在波比 VSWR 校正仕様 RF電力の周波数応答注1） : Max. 100W (9kHz-1GHz)　≒70V/50Ω : Max. 20W (1GHz-4.2GHz)　≒32V/50Ω RF電力の直線性注1） : Max. 100W (f≦1GHz)　≒70V/50Ω : Max. 20W (f＞1GHz)　≒32V/50Ω 挿入損失 : 9kHz-4.2GHz VSWR : 9kHz-4.2GHz 注1） 校正仕様欄の電力表示はCW平均電力です。 注2) 周波数応答および直線性の不確かさは、被試験品+終端器の下記VSWR値を含みます。 ・f<1GHz: VSWR<1.22 ・f>1GHz: VSWR<1.35 　 周波数応答の校正例 校正方法 社内手順書
